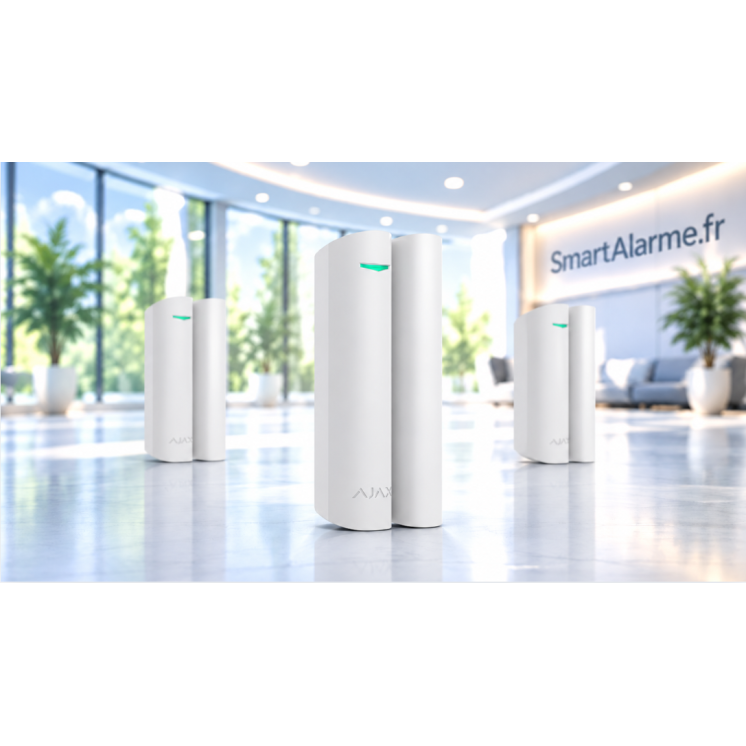

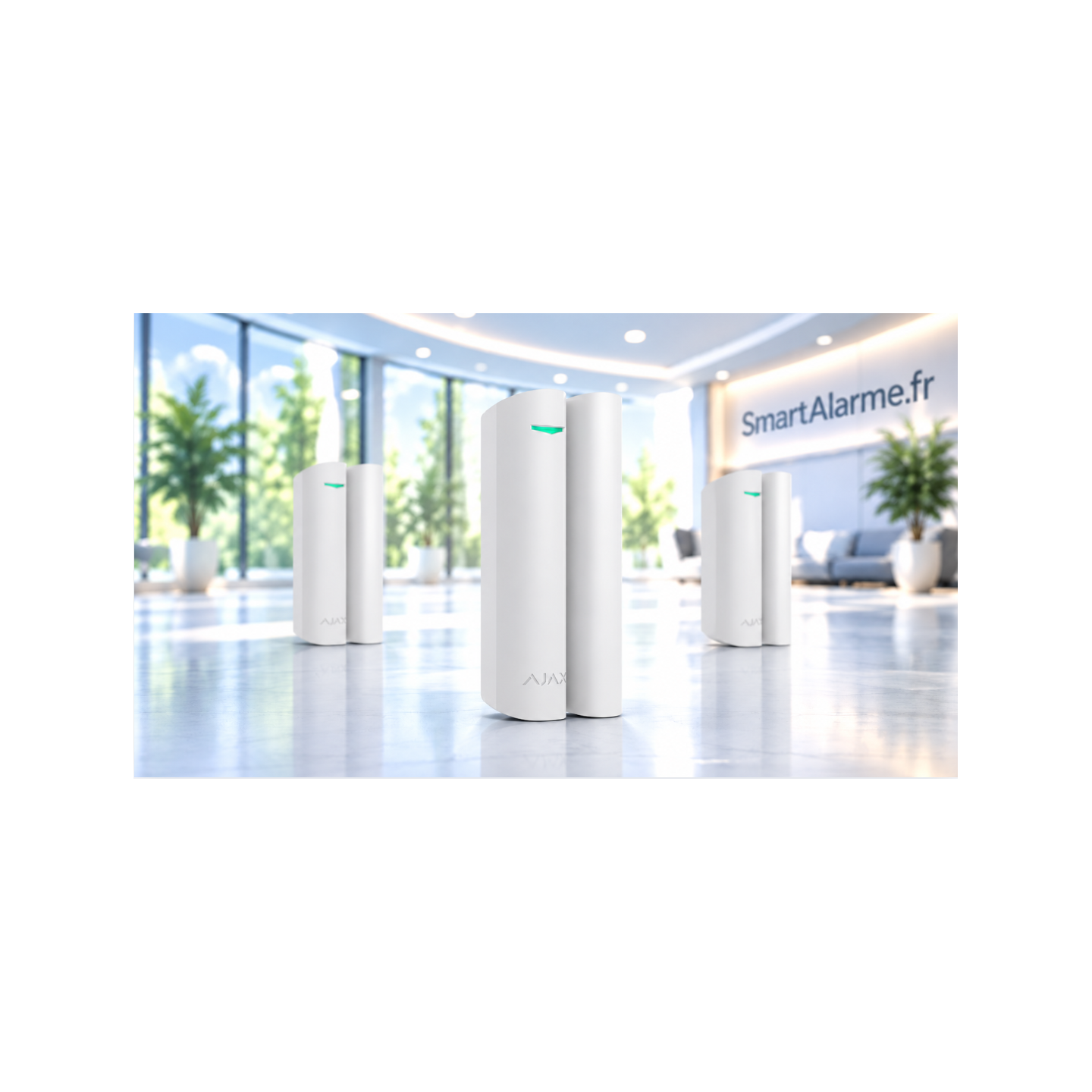

Ajax Sup DoorProtect G3-W

L’Ajax Sup DoorProtect G3-W est un détecteur sans fil destiné à surveiller l’ouverture d’une porte ou d’une fenêtre.

Il va plus loin qu’un simple contact magnétique. Il peut également détecter les chocs, une modification de l’inclinaison et certaines tentatives de sabotage par aimant. Il convient aux installations Ajax nécessitant un niveau de protection renforcé.

Détection d’ouverture

Le détecteur utilise 2 relais reed pour surveiller l’état d’une porte ou d’une fenêtre.

Un relais reed est un contact magnétique. Lorsque la porte ou la fenêtre s’éloigne de l’aimant, le détecteur peut signaler son ouverture au système Ajax.

Détection des chocs

Un accéléromètre intégré permet de détecter les chocs appliqués à la surface protégée.

Cette fonction peut par exemple signaler une tentative de forcer une porte ou une fenêtre avant son ouverture.

Détection d’inclinaison

Le détecteur peut identifier une modification de son inclinaison.

Le seuil peut être réglé entre 5° et 25°, ce qui permet d’adapter la détection au type d’ouverture surveillé.

Détection du masquage magnétique

Le magnétomètre intégré permet d’identifier certaines tentatives visant à neutraliser le contact d’ouverture avec un aimant externe.

Cette fonction renforce la protection du détecteur contre les tentatives de sabotage.

Communication Superior Jeweller

Le détecteur utilise le protocole radio Superior Jeweller pour communiquer avec la centrale Ajax compatible.

La portée peut atteindre 3 000 m en champ libre, selon la centrale utilisée et les conditions d’installation. Les murs, structures métalliques et autres obstacles peuvent réduire la portée réelle.

Protocole Wings

Le protocole Wings est également pris en charge, avec une portée pouvant atteindre 2 000 m en champ libre.

Il est notamment utilisé pour certaines transmissions de données et mises à jour compatibles.

Connexion d’un détecteur filaire externe

Le DoorProtect G3 dispose d’une entrée permettant de connecter un détecteur filaire tiers avec un contact NC, normalement fermé.

Cela permet d’intégrer certains contacts externes au système Ajax en utilisant le DoorProtect G3 comme interface.

Jusqu’à 4 ans d’autonomie

Le détecteur fonctionne avec 1 pile CR123A préinstallée.

Ajax annonce une autonomie pouvant atteindre 4 ans. L’autonomie réelle dépend des réglages, de la qualité de la communication radio et de la fréquence d’utilisation.

Certification Grade 3

Le Superior DoorProtect G3 Jeweller est un appareil Grade 3 destiné aux systèmes nécessitant un niveau de sécurité renforcé. La version blanche est également répertoriée comme produit certifié par INCERT.

Caractéristiques techniques

Marque : Ajax Systems

Nom : Ajax Sup DoorProtect G3-W

Gamme : Superior

Référence : 30404132

EAN / UPC : 4823114074783

Type : Détecteur d’ouverture sans fil

Couleur : Blanc

Détection :

• ouverture ;

• choc ;

• inclinaison ;

• masquage magnétique.

Contacts d’ouverture : 2 relais reed

Capteur de choc et d’inclinaison : Accéléromètre

Détection du sabotage magnétique : Magnétomètre

Seuil d’inclinaison : Réglable de 5° à 25°

Sensibilité aux chocs : 3 niveaux

Technologie radio : Superior Jeweller + Wings

Portée Superior Jeweller : Jusqu’à 3 000 m en champ libre selon la centrale

Portée Wings : Jusqu’à 2 000 m en champ libre

Entrée externe : Compatible avec un détecteur filaire à contact NC

Alimentation : 1 × pile CR123A préinstallée

Autonomie : Jusqu’à 4 ans

Dimensions : 103 × 22 × 21 mm

Poids : 39 g

Indice de protection : IP30

Résistance mécanique : IK04

Température de fonctionnement : −10 °C à +40 °C

Humidité de fonctionnement : Jusqu’à 75 %

Installation : Intérieure

Certification : EN 50131 Grade 3

Les dimensions, l’indice IP30, le poids et les principales caractéristiques de détection sont confirmés dans la documentation technique du produit.

Compatibilité

L’Ajax Sup DoorProtect G3-W doit être utilisé avec une centrale Ajax prenant en charge le Superior DoorProtect G3 Jeweller.

La matrice de compatibilité Ajax confirme notamment la compatibilité avec :

• Hub 2 (2G) Jeweller ;

• Hub 2 (4G) Jeweller ;

• Hub BP Jeweller ;

• Superior Hub G3 Jeweller ;

• Superior Hub Hybrid (2G) ;

• Superior Hub Hybrid (4G) ;

• Superior Hub Hybrid 2 ;

• Superior Hub Hybrid 2 without casing ;

• Superior MegaHub.

La même matrice indique qu’il n’est pas compatible avec les anciens Hub (2G/4G) Jeweller ni avec Hub Plus Jeweller.

La compatibilité et la version du firmware doivent toujours être vérifiées avant remplacement ou ajout à une installation existante.
